14
Типовые конструкции
Стационарные, одно- и двухстворчатые, с фрамугами и полкой — с минимальными размерами.
Дизайнерам · техническая часть
Чертежи, узлы и схемы перегородок
Типовые конструкции с минимальными размерами, четыре профильные системы, механизмы открывания и габариты полотна — чтобы заложить решение в проект до замера. Схемы и узлы под конкретный проём пришлём по запросу.
Отдел для дизайнеров:
+7 (925) 147-83-25
info@doors-megamarket.ru
- Шоурум
- Москва, ТЦ «Каширский двор», Каширское ш., 19, корп. 1
- Отдел для дизайнеров
- Ежедневно с 10:00 до 20:00
- Ассортимент
- Двери, системы открывания, перегородки, фурнитура, погонаж
- Материалы
- 12 видов стекла, 9 цветов профиля, 4 профильные системы
Техническая часть
Что закладывается в проект
Раздел собран по данным конфигуратора перегородок: те же конструкции, сечения профиля и ограничения по размерам, что используются при расчёте заказа.
4
Профильные системы
Сечения 75×32, 96×35, 54×32 и 45×45 мм — с возможностью демонтажа и повторного монтажа.
6
Механизмы открывания
Распашная, раздвижная, каскадная, синхронная, угловая и статичная схемы.
5
Габариты и ограничения
Диапазоны по ширине и высоте полотна, ограничение по высоте остекления.

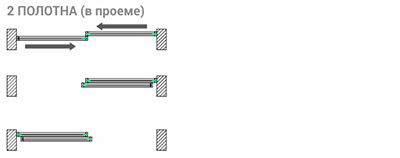

Типовые конструкции и минимальные размеры
Ниже — минимальный размер, при котором конструкция изготавливается. Нажмите на схему, чтобы посмотреть её крупно; листать можно стрелками.
Профильные системы
Каркас определяет, как перегородка собирается и можно ли её потом демонтировать и собрать заново — под перепланировку или переезд. Нажмите на карточку, чтобы посмотреть изображение крупно.
Механизмы открывания
В конфигураторе перегородок доступны 6 механизмов: каскадная, синхронная, раздвижная перегородка, угловая перегородка, распашная перегородка, статичная перегородка. Ниже — основные схемы, по которым удобно объяснять заказчику сценарий пользования.

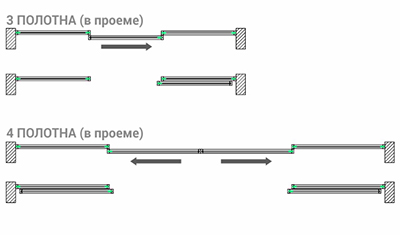

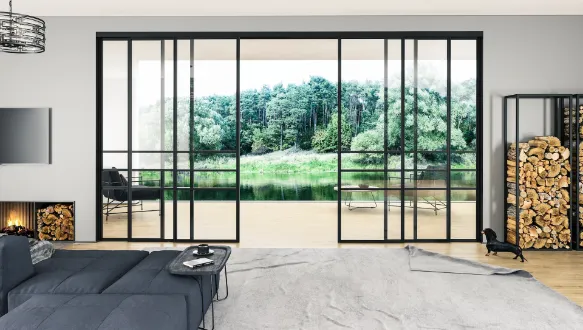

Каскадная
Полотна сдвигаются друг за другом в одном направлении — проём открывается почти полностью.
Раздвижная
Полотно уезжает вдоль стены или в нишу, не занимая площадь помещения при открывании.

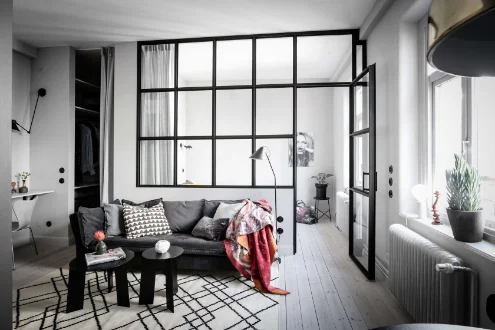

Распашная
Классическое открывание на петлях — вариант, когда нужен привычный сценарий и полный доступ в проём.

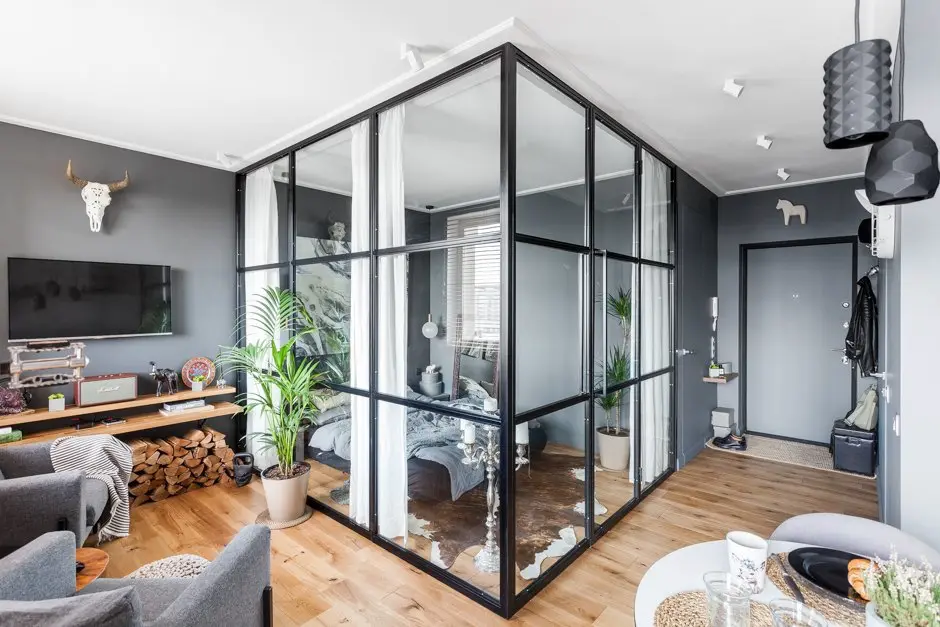

Угловая
Решение для поворота плоскости: перегородка собирается под углом, а не по одной прямой.

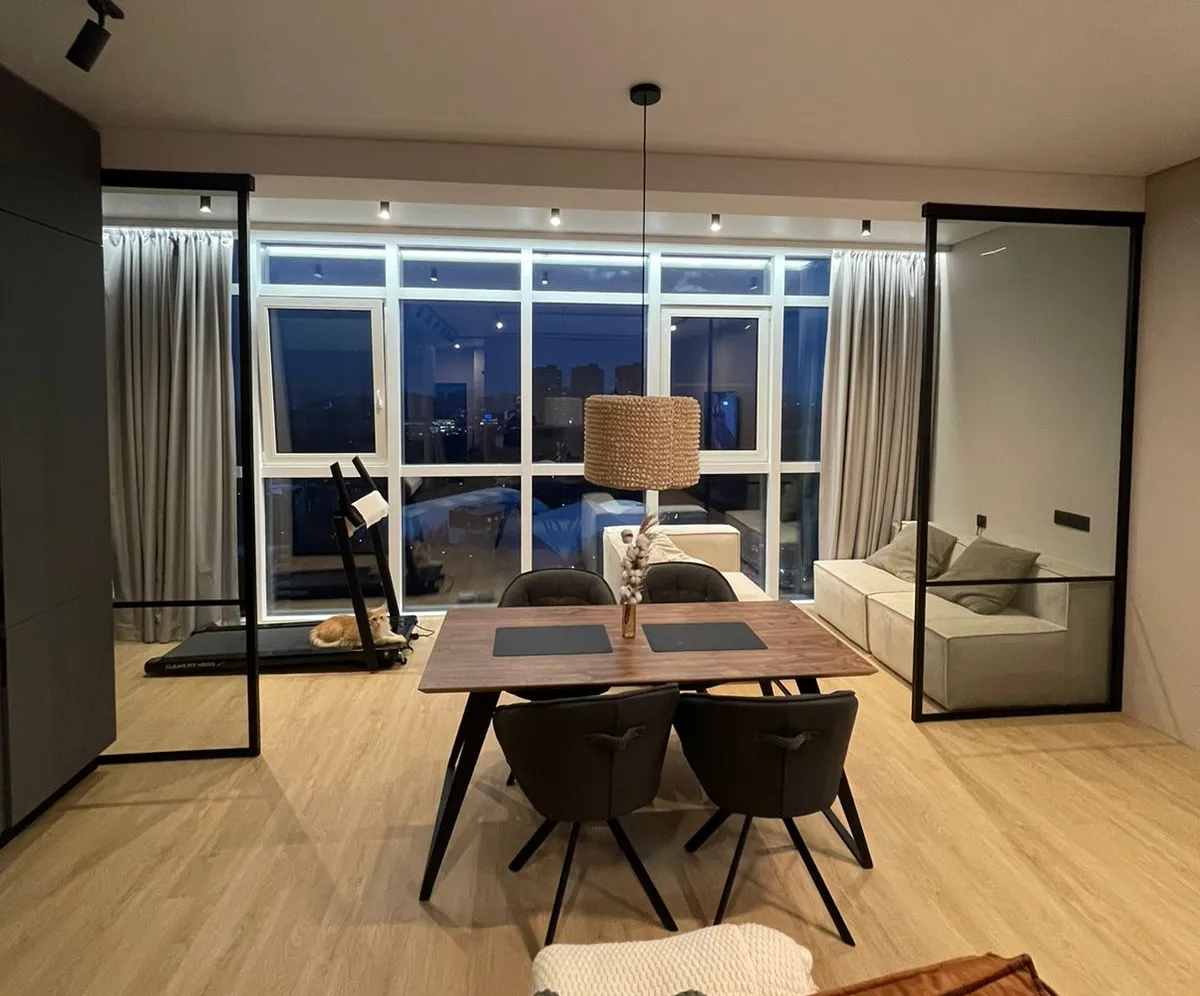

Статичная
Неподвижное заполнение проёма — когда задача только зонировать пространство.
Габариты и ограничения
Диапазоны по полотну и высоте остекления — то, что стоит закладывать в проект до замера. Итоговые размеры подтверждает замер по месту.
| Ширина активного полотна | 500–2000 мм |
|---|---|
| Высота активного полотна | 1900–3000 мм |
| Ширина пассивного полотна | 400–2000 мм |
| Высота пассивного полотна | 1900–3000 мм |
| Максимальная высота остекления | до 2500 мм |
Комплектующие перегородки

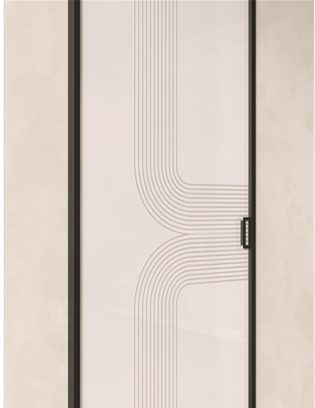

Петли, ручки, стопор и профиль-молис из каталога партнёра — те же позиции, что идут в комплект поставки.
Цвет профиля в проекте
В конфигураторе перегородок девять готовых цветов профиля и покраска по каталогам RAL и NCS. Цвет фиксируйте по выкрасу: на экране металлик и анодирование читаются неточно.
- Матовый
- Медный (Анодирование)
- Шампань
- Черный (Окраска, RAl 9005)
- Белый
- Золотой
- Зелёный
- Серая ночь
- Покраска профиля в цвета Ral&NCS
Как согласовать цвет
- 1 Выберите цвет профиля в конфигураторе — сечение и цвет видно в эскизе.
- 2 Закажите выкрас и образцы стекла — приложите их к отделке заказчика.
- 3 Зафиксируйте цвет и покрытие в спецификации — они уйдут в производство без замены.
Схемы и листы документации
Листы, по которым удобно сверять узлы примыкания и раскладку полотен. Откройте схему крупно — в лайтбоксе её можно листать.
Нужны схемы под конкретный проём?
Пришлите чертёж или размеры проёма — подберём конструкцию, сечение профиля и остекление, пришлём схему и комплектацию. Это быстрее, чем подгонять типовой узел самостоятельно.
Вопросы и ответы
Какие размеры нужно закладывать в проект?
В таблице габаритов указаны диапазоны полотна: ширина 500–2000 мм, высота 1900–3000 мм; максимальная высота остекления — до 2500 мм. Для каждой типовой конструкции указан минимальный размер.
Нужны схемы узлов для рабочей документации?
В разделе собраны типовые конструкции и профильные системы. Схемы и узлы под конкретный проём запрашивайте у менеджера: подберём решение под ваш чертёж и пришлём комплект.
Это бесплатно для дизайнеров?
Материалы и подбор по проекту — часть работы отдела для дизайнеров. Условия по конкретному объекту, спецификации и срокам обсуждаем с менеджером: оставьте заявку или позвоните по телефону отдела.
Как связаться с отделом для дизайнеров?
Телефон отдела для дизайнеров: +7 (925) 147-83-25. Можно приехать в шоурум: Москва, Каширское ш., 19, корп. 1, 4 этаж, секция 4-С86/2 — ежедневно с 10:00 до 20:00.
С какими разделами вы работаете по проекту?
Межкомнатные и входные двери, системы открывания, перегородки (алюминий, МДФ, стекло, дерево), фурнитура и погонаж — комплектация объекта из одного места.
